■ 主要特点
7/16（L29）系列产品是按照IEC 169-4和CECC 22190和DIN 47223的相关要求生产的一种较大型螺纹连接同轴连接器，具有坚固稳定、低损耗、工作电压高等特点，且大部分具有防水结构，可用于户外作为中、高能量的连接器，广泛用于微波传输和移动通信系统中。
| ■ 主要技术特性 |
|
| ◆ 环境参数 |
|
| ◆ 电器性能 |
| 特性阻抗 Characteristic impedance |
50Ω |
| 工作电压 Voltage rating |
2700V (rms) |
| 频率范围 Frequency range |
0-7.5GHz |
| 介质耐压 Withstanding voltage |
4000V rms |
| 接触电阻 Contact resistance |
内导体：≤0.4mΩ，外导体：≤1.5mΩ
Inner conductor: Less than 0.4mΩ Outer conductor: Less than 1.5mΩ |
| 绝缘电阻 Insulation resistance |
≥10000MΩ more than 10000MΩ |
| 电压驻波比 VSWR |
≤1.30 |
|
| ◆ 材料与涂覆 |
| 壳 体 |
黄铜镀镍或黄铜镀银 |
| 插 针 |
黄铜镀硬金或镀银 |
| 插 孔 |
锡青铜镀硬金或镀银 |
| 绝缘体 |
聚四氟乙烯 |
| 密封件 |
硅橡胶 |
| 压接套 |
铜合金镀镍 |
|
◆ 机械性能
|
| 连接器耐久性 |
500次 |
| ·JACK(mm) |
| |
最小值 Min |
最大值 Max |
| A |
7.00 |
- |
| B |
15.85 |
16.25 |
| C |
- |
- |
| D |
22.10 |
22.90 |
| E |
0.50 |
0.70 |
| F |
1.77 |
2.07 |
| G |
8.10 |
- |
| H |
10.00 |
|
|
|
|
|
| ·PLUG(mm) |
| |
最小值 Max |
最大值 Max |
| A |
4.96 |
5.04 |
| B |
7.00 |
- |
| C |
15.85 |
16.25 |
| D |
18.03 |
18.21 |
| E |
20.60 |
21.40 |
| F |
- |
4.50 |
| G |
1.47 |
1.77 |
| H |
7.00 |
9.00 |
|
|

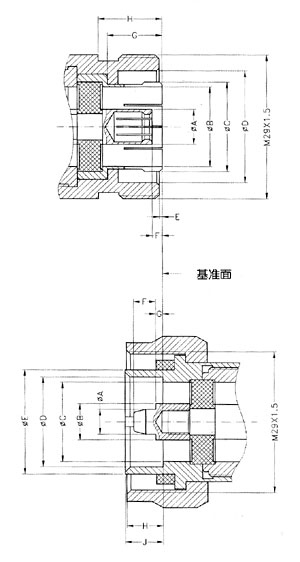

| · 界面尺寸 |
|
JACK |
| PLUG |
|
|
|
|
|
