■ 主要特点
BNC系列产品是按MIL-C-39012和IEC 169-8详细规范研制生产的一种卡口式射频同轴连接器，具有连接迅速、接触可靠等特点，广泛适用于无线电设备和电子仪器领域连接射频同轴电缆。
■ 主要技术特性 |
|
| ◆ 环境参数 |
|
| ◆ 电器性能 |
| 特性阻抗 |
50Ω， 75Ω |
| 工作电压 |
500V |
| 频率范围 |
0-4GHz |
| 介质耐压 |
1500V |
| 接触电阻 |
内导体：≤1.5mΩ，外导体：≤1mΩ Inner conductor: Less than 1.5mΩ Outer conductor: Less than 1mΩ |
| 绝缘电阻 |
≥5000MΩ more than 5000MΩ |
| 电压驻波比 |
≤1.30 |
|
| ◆ 材料与涂覆 |
| 壳 体 |
黄铜镀镍 |
| 插 针 |
黄铜镀硬金 |
| 插 孔 |
铍青铜或锡青铜镀硬金 |
| 绝缘体 |
聚四氟乙烯 |
| 压接套 |
铜合金镀镍 |
|
|
|
◆ 机械性能 |
| 连接器耐久性 |
500次 |

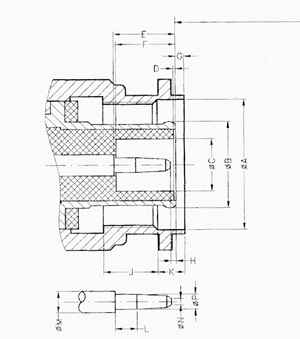

| ·PLUG(mm) |
| |
最小值 Min |
最小值 Min |
| A |
9.78 |
9.91 |
| B |
- |
- |
| C |
4.83 |
- |
| D |
5.33 |
5.84 |
| E |
5.28 |
5.79 |
| F |
0.15 |
0.46 |
| G |
0.08 |
1.02 |
| H |
- |
0.64 |
| J |
1.32 |
1.37 |
| K |
2.06 |
2.21 |
| L |
1.98 |
- |
|

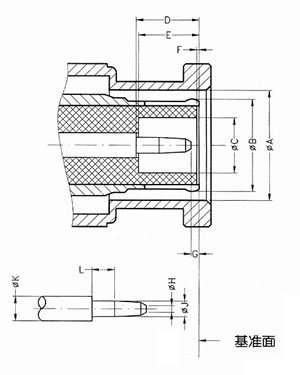

| ·JACK(mm) |
| |
最小值 Min |
最小值 Max |
| A |
10.97 |
11.07 |
| B |
9.06 |
9.70 |
| C |
8.31 |
8.46 |
| D |
8.10 |
8.15 |
| E |
- |
6.50 |
| F |
- |
4.72 |
| G |
8.31 |
8.51 |
| H |
4.78 |
5.28 |
| J |
4.72 |
5.23 |
| K |
5.18 |
5.28 |
| L |
1.91 |
2.06 |
| M |
- |
0.15 |
| N |
2.06 |
2.21 |
| P |
4.95 |
- |
|
|
| · 界面尺寸 |
 |
|
|
|
|
|
