| L9 |
|
■ 主要特点
L9（1.6/5.6）系列是按照IEC 169-13、CECC 22240 和 DIN 47295生产的一种小型螺纹连接的同轴连接器，具有尺寸小、重量轻、机电性能俱佳的特点。供通讯设备和无线电仪器的高频回路中连接射频同轴电缆用。
| ■ 主要技术特性 |
|
| ◆ 环境参数 |
|
| ◆ 电器性能 |
| 特性阻抗 |
75Ω |
| 工作电压 |
330V |
| 频率范围 |
0-1GHz |
| 介质耐压 |
1000V |
| 接触电阻 |
内导体：≤10mΩ，外导体：≤5mΩ
Center conductor: Less than 10mΩ Outer conductor: Less than 5mΩ |
| 绝缘电阻 |
≥10000MΩ more than 10000MΩ |
| 电压驻波比 |
≤1.22（直式）；≤1.40（弯式） |
|
| ◆ 材料与涂覆 |
| 壳 体 |
黄铜镀镍或金 |
| 插 针 |
黄铜镀硬金 |
| 插 孔 |
铍青铜镀硬金 |
| 绝缘体 |
聚四氟乙烯 |
| 压接套 |
铜合金镀镍或金 |
|
|
|
◆ 机械性能 |
| 连接器耐久性 |
500次 |
| ·JACK(mm) |
|
最小值 Min |
|
A |
- |
1.60 |
B |
- |
5.60 |
C |
- |
3.80 |
D |
6.60 |
6.69 |
E |
8.10 |
8.25 |
F |
- |
M9X0.5 |
G |
0.25 |
- |
H |
6.70 |
- |
J |
2.90 |
3.10 |
|
| ·PLUG(mm) |
|
最小值 Min |
最大值 Max |
| A |
- |
1.60 |
| B |
0.97 |
1.03 |
| C |
4.00 |
- |
| D |
- |
5.60 |
| E |
- |
5.50 |
| F |
- |
0.15 |
| G |
6.40 |
6.60 |
|
|

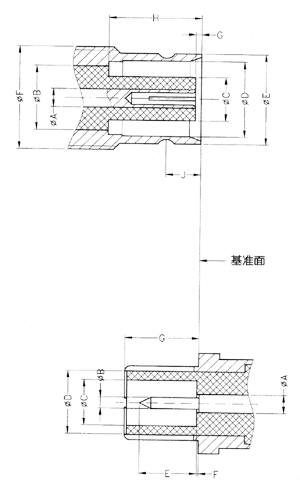

| · 界面尺寸 |
|
JACK |
| PLUG |
|
|
` |
|
|
