| MCX |
|
■ 主要特点
MCX（OSX）小型插入自锁式连接器是按照CECC22220要求生产体积、重量、耐用性及性能俱佳的产品，其体积比标准SMB小30％，因而连接更紧密。可用于对体积、重量、性能及安装方式有要求的场所。
■ 主要技术特性 |
|
| ◆ 环境参数 |
|
| ◆ 电器性能 |
| 特性阻抗 Characteristic impedance |
50Ω， 75Ω |
| 工作电压 Voltage rating |
500V(rms) |
| 频率范围 Frequency range |
0-6GHz（50Ω）；0-1.5GHz（75Ω） |
| 介质耐压 Withstanding voltage |
750V |
| 接触电阻 Contact resistance |
内导体：≤5mΩ，外导体：≤2.5mΩ
Center conductor: Less than 5mΩ Outer conductor: Less than 2.5mΩ |
| 绝缘电阻 Insulation resistance |
≥1000MΩ more than 1000MΩ |
| 电压驻波比 VSWR |
≤1.20（50Ω）；≤1.35（75Ω） |
|
| ◆ 材料与涂覆 |
| 壳体 |
黄铜镀硬金 |
| 弹性接触件 |
铍青铜镀硬金 |
| 插针 |
黄铜镀硬金 |
| 插孔 |
铍青铜镀硬金 |
| 绝缘体 |
聚四氟乙烯 |
| 压接套 |
铜合金镀镍或镀金 |
|
◆ 机械性能 |
| 连接器耐久性 |
500次 |
| ·PLUG(mm) |
| |
最小值 Min |
最大值 Max |
| A |
0.48 |
0.53 |
| B |
2.00 |
2.07 |
| C |
3.66 |
3.76 |
| D |
0.00 |
0.30 |
| E |
2.81 |
3.20 |
| F |
4.15 |
- |
| G |
2.81 |
3.20 |
|
| ·JACK(mm) |
| |
最小值 Min |
最大值 Max |
| A |
1.80 |
1.97 |
| B |
3.43 |
3.48 |
| C |
3.61 |
3.75 |
| D |
2.31 |
2.79 |
| E |
2.61 |
2.79 |
| F |
4.00 |
4.12 |
| G |
0.75 |
0.85 |
|
|

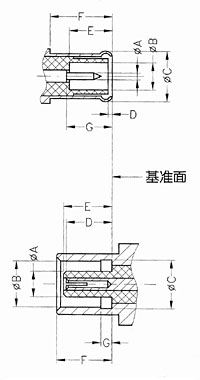

| · 界面尺寸 |
|
PLUG |
| JACK |
|
|
|
|
|
