■ 主要技术特性

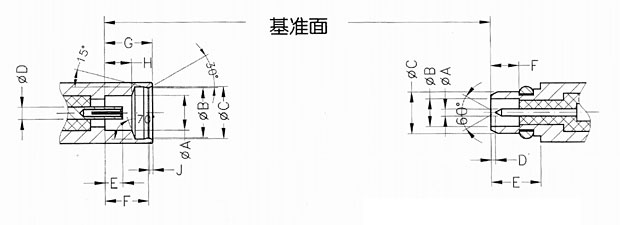

◆ 环境参数 温度范围 -40～+90℃ ◆ 电器性能 特性阻抗 Characteristic impedance 50Ω 工作电压 Voltage rating 170V 频率范围 Frequency range 0-6GHz 介质耐压 Withstanding voltage 500V 接触电阻 Contact resistance 内导体：≤10mΩ，外导体：≤5mΩ Center conductor: Less than 10mΩ Outer conductor: Less than 5mΩ 绝缘电阻 Insulation resistance ≥10000MΩ more than 10000MΩ 电压驻波比 VSWR ≤1.25 ◆ 材料与涂覆 壳  体 黄铜镀硬金 插  针 锡青铜镀硬金 插  孔 铍青铜镀硬金 绝缘体 聚四氟乙烯 压接套 铜合金镀镍或镀金 ◆ 机械性能 连接器耐久性 500次 ·JACK(mm) 最小值 Min 最大值 Max A 2.41 - B 2.84 2.90 C 3.00 3.04 D 0.71 - E 0.99 1.20 F 2.30 2.34 G 2.60 - H 1.57 1.63 J - 0.23 ·PLUG(mm) 最小值 Min 最大值 Max A 0.38 0.42 B 1.58 1.62 C - 2.04 D 0.00 0.25 E 2.70 - F 1.40 - · 界面尺寸 JACK                                   PLUG
