■ 主要特点
N型系列产品是按MIL-C-39012、IEC 169-16 和 CECC 22210 详细规范研制生产的一种具有螺纹连接结构的中大功率连接器，具有抗振性强、可靠性高、机械和电气性能优良等特点，广泛用于振动和环境恶劣条件下的无线电设备和仪器中连接射频同轴电缆用。
■ 主要技术特性 |
|
| ◆ 环境参数 |
|
| ◆ 电器性能 |
| 特性阻抗 Characteristic impedance |
50Ω |
| 工作电压 Voltage rating |
1000V(rms) |
| 频率范围 Frequency range |
0-11GHz |
| 介质耐压 Withstanding voltage |
2500V |
| 接触电阻 Contact resistance |
内导体：≤1mΩ，外导体：≤0.2mΩ
Center conductor: Less than 1mΩ Outer conductor: Less than 0.2mΩ |
| 绝缘电阻 Insulation resistance |
≥5000MΩ more than 5000MΩ |
| 电压驻波比 VSWR |
≤1.30 |
|
| ◆ 材料与涂覆 |
| 壳 体 |
黄铜镀镍 |
| 插 针 |
黄铜镀硬金 |
| 插 孔 |
铍青铜镀硬金或锡青铜镀金 |
| 绝缘体 |
聚四氟乙烯 |
| 密封件 |
硅橡胶 |
| 压接套 |
铜合金镀镍 |
|
◆ 机械性能 |
| 连接器耐久性 |
500次 |

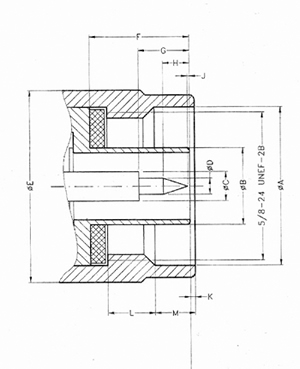

| ·PLUG(mm) |
| |
最小值 Min |
最大值 Max |
| A |
16.00 |
- |
| B |
- |
8.38 |
| C |
3.00 |
3.15 |
| D |
1.60 |
1.68 |
| E |
- |
21.00 |
| F |
10.11 |
10.46 |
| G |
5.33 |
5.84 |
| H |
3.30 |
4.32 |
| J |
0.08 |
- |
| K |
0.41 |
1.52 |
| L |
4.50 |
5.00 |
| M |
4.01 |
4.27 |
|
| ·JACK(mm) |
| |
最小值 Min |
最大值 Max |
| A |
8.53 |
8.74 |
| B |
8.03 |
8.13 |
| C |
3.00 |
3.15 |
| D |
- |
15.93 |
| E |
1.19 |
1.96 |
| F |
4.37 |
5.13 |
| G |
1.19 |
1.96 |
| H |
4.75 |
5.26 |
| J |
5.33 |
- |
| K |
9.04 |
9.19 |
|
|

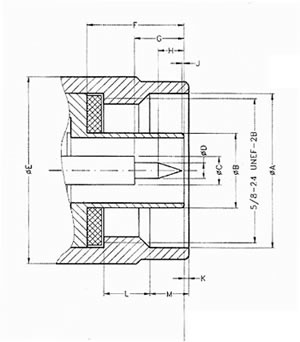

| · 界面尺寸 |
 |
PLUG |
| JACK |
|
|
|
|
|
