■ 主要技术特性

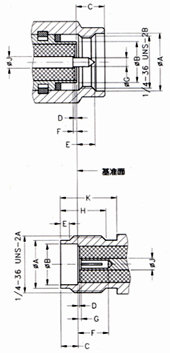

◆ 环境参数 温度范围 -65～+165℃ ◆ 电器性能 特征阻抗 50Ω 工作电压 335V max（有效值） 频率范围 软电缆0-12.4GHz；半刚性电缆0-18GHz 介质耐压 海平面 1000V （volts RMS） 接触电阻 内导体： ≤3mΩ，外导体：≤2mΩ 绝缘电阻 ≥5000MΩ 插入损耗 0.15dB at 6GHz 射频泄漏 频率为2-3GHz -60dB（软电缆）；-90dB（半刚电缆） 电压驻波比   直式接软性电缆 ≤1.15+0.02f 弯式接软性电缆 ≤1.20+0.03f 直式接半刚电缆 ≤1.05+0.01f 弯式接半刚电缆 ≤1.10+0.01f ◆ 材料与涂覆 壳  体 黄铜镀硬金或不锈钢表面钝化 插  针 黄铜镀硬金 插  孔 铍青铜镀硬金 绝缘体 聚四氟乙烯 密封件 硅像胶 压接套 铜合金镀镍 ◆ 机械性能 连接器耐久性 500次 ·PLUG(mm)   最小值 最大值 A 6.35 6.73 B 4.53 4.59 C 2.54 3.43 D 0.00 0.18 E 1.91 2.54 F 0.00 0.25 G 0.90 0.94 J 1.24 1.30 ·JACK(mm) 最小值 最大值 A 5.28 5.49 B 4.60 4.70 C 1.88 1.98 D 0.00 0.18 E 0.38 1.14 F 2.92 - G 0.00 0.25 H 4.32 - J 1.24 1.30 K 5.54 - · 界面尺寸 PLUG JACK
