| SMB |
|
■
主要特点
SMB系列产品是按MIL-C-39012，
IEC169-10和CECC 22130详细规范研制生产的一种小型推入锁紧式射频同轴连接器，具有体积小、重量轻、使用方便、电性能优良等特点，适用于无线电设备和电子仪器的高频回路中连接射频同轴电缆用。
■ 主要技术特性 |
|
| ◆ 环境参数 |
| |
| ◆
电器性能 |
| 特性阻抗 Characteristic
impedance |
50Ω，75Ω |
| 工作电压 Voltage rating |
250V |
| 频率范围 Frequency range |
0-4GHz(50Ω),0-2GHz(75Ω) |
| 介质耐压 Withstanding
voltage |
750V |
| 接触电阻 Contact resistance |
内导体：≤6mΩ，外导体：≤1mΩ
Center conductor: Less than 6mΩ
Outer conductor: Less than 1mΩ |
| 绝缘电阻 Insulation resistance |
≥1000MΩ more than
1000MΩ |
| 电压驻波比 VSWR |
≤1.34 |
|
| ◆
材料与涂覆 |
| 壳体 |
黄铜镀硬金 |
| 弹性接触件 |
铍青铜镀硬金 |
| 插针 |
黄铜镀硬金 |
| 插孔 |
铍青铜镀硬金 |
| 绝缘体 |
聚四氟乙烯 |
| 压接套 |
铜合金镀镍或镀金 |
|
◆
机械性能 |
| 连接器耐久性 |
500次 |
| ·PLUG(mm) |
| |
最小值
Min |
最大值
Max |
| A |
3.66 |
3.71 |
| B |
2.08 |
- |
| C |
0.48 |
0.53 |
| D |
- |
0.25 |
| E |
3.33 |
3.58 |
| F |
0.69 |
0.94 |
| G |
- |
2.97 |
| H |
1.32 |
- |
| J |
- |
0.18 |
| K |
- |
0.18 |
|
| ·JACK(mm) |
| |
最小值
Min |
最大值
Max |
| A |
2.00 |
2.06 |
| B |
- |
1.63 |
| C |
2.97 |
- |
| D |
0.18 |
- |
| E |
0.18 |
0.94 |
| F |
3.58 |
- |
| G |
3.58 |
- |
|
|
| ·

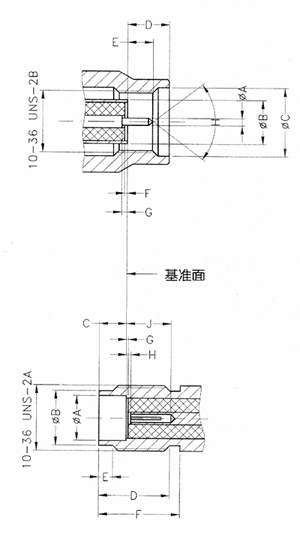

界面尺寸 |
 |
PLUG |
| JACK |
|
|
|
|
