| SSMB |
|
■ 主要特点
SSMB系列同轴连接器是按照IEC169-19和CECC22170研制生产的一种微型推入式射频同轴连接器，具有体积小、重量轻、使用方便、抗振性好等特点，适用于微小型无线电仪器及通信设备中连接射频同轴电缆。
■ 主要技术特性 |
|
| ◆ 环境参数 |
|
| ◆ 电器性能 |
| 特性阻抗 Characteristic impedance |
50Ω |
| 工作电压 Voltage rating |
250V |
| 频率范围 Frequency range |
0-3GHz |
| 介质耐压 Withstanding voltage |
500V |
| 接触电阻 Contact resistance |
内导体：≤5mΩ，外导体：≤2.5mΩ
Center conductor: Less than 5mΩ Outer conductor: Less than 2.5mΩ |
| 绝缘电阻 Insulation resistance |
≥1000MΩ more than 1000MΩ |
| 电压驻波比 VSWR |
直式≤1.34， 弯式≤1.63 |
|
| ◆ 材料与涂覆 |
| 壳 体 |
黄铜镀硬金 |
| 插 针 |
锡青铜镀硬金 |
| 插 孔 |
铍青铜镀硬金 |
| 绝缘体 |
聚四氟乙烯 |
| 压接套 |
铜合金镀镍或镀金 |
|
◆ 机械性能 |
| 连接器耐久性 |
500次 |
| ·JACK(mm) |
|
最小值 Min |
最大值 Max |
A |
4.50 |
- |
B |
2.74 |
- |
C |
- |
- |
D |
- |
1.35 |
E |
2.74 |
- |
F |
- |
2.26 |
G |
0.53 |
- |
H |
0.53 |
0.89 |
|
|
|
|
| ·PLUG(mm) |
|
最小值 Min |
最大值 Max |
A |
- |
2.69 |
B |
1.37 |
- |
C |
0.35 |
0.38 |
D |
2.10 |
2.14 |
E |
2.30 |
- |
F |
- |
2.77 |
G |
- |
2.44 |
H |
0.00 |
0.13 |
|
|

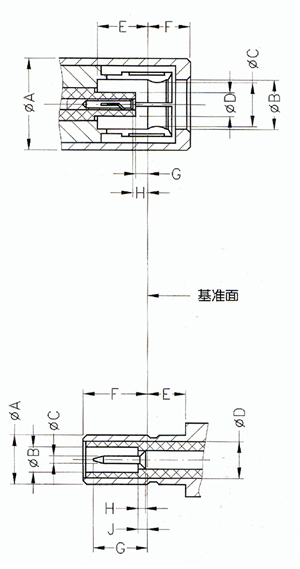

| · 界面尺寸 |
 |
JACK |
| PLUG |
|
|
|
|
|
