■ 主要技术特性

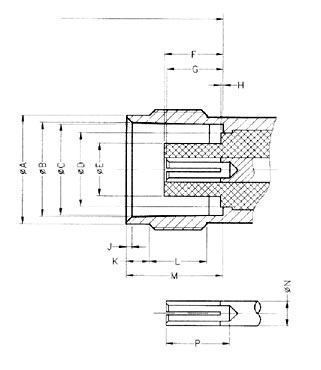

◆ 环境参数 温度范围 -65～+165℃ ◆ 电器性能 特性阻抗 50Ω 工作电压 500V 频率范围 0-11GHz 介质耐压 1500V 接触电阻 内导体：≤1.5mΩ，外导体：≤0.2mΩ Center conductor: Less than 1.5mΩ Outer conductor: Less than 0.2mΩ 绝缘电阻 ≥5000MΩ more than 5000MΩ 电压驻波比 ≤1.30 ◆ 材料与涂覆 壳  体 黄铜镀镍 插  针 黄铜镀硬金 插  孔 铍青铜镀硬金 绝缘体 聚四氟乙烯 密封件 砖橡胶 压接套 铜合金镀镍 ◆ 机械性能 连接器耐久性 500次 ·PLUG(mm) 最小值 Min 最大值 Max A 11.18 - B - - C 4.83 - D 0.15 0.46 E 5.33 5.84 F 5.28 5.79 G - 1.98 H 0.08 1.02 J 3.96 - K 1.60 - L 1.98 - M 2.06 2.21 N - 0.64 P 1.32 1.37 ·JACK(mm)   最小值 Min 最大值 Max A 9.60 9.68 B 8.31 8.46 C 8.10 8.15 D - 6.50 E - 4.72 F 4.78 5.28 G 4.72 5.23 H - 0.15 J 0.38 0.76 K 1.73 2.24 L 4.75 - M 8.36 8.46 N 2.06 2.21 P 4.95 - · 界面尺寸 PLUG JACK
